FUJI富士温控器PXR4NAY1-8W000-C

]资料
如果您对该产品感兴趣的话,可以 产品名称: FUJI富士温控器PXR4NAY1-8W000-C
产品型号:
产品展商: 日本富士
关注指数:897
产品文档: 无相关文档


简单介绍

FUJI富士温控器PXR4NAY1-8W000-C多种热电偶信号、热电阻信号、线形信号输入;FUJI富士温控器PXR4NAY1-8W000-C◆满量程0.5%精度,85-256V AC 50/60HZ供电工作

FUJI富士温控器PXR4NAY1-8W000-C

   的详细介绍

FUJI富士温控器PXR4NAY1-8W000-C


PXR系列温控器简介:

双排显示PVSV等数据;

多种热电偶信号、热电阻信号、线形信号输入;

带手/自动模式,切换便利;

8段斜坡/保温程序(选件)

满量程0.5%精度,85-256V AC  50/60HZ供电工作。

再传输输出功能DC4-20maRS485通讯功能(选件)

◆遥控输入功能(选件)

◆数字量输入*多2点(选件):通过一点开关量ON/OFF,可改变设定值SV,控制动作起/停,斜坡/保温控制的开始/复位,自动调节功能的起/停,报警锁存的复位、定时器计时开始;

二路输出(选件):用于加热/冷却控制

加热断线报警(选件)

自带一路报警功能:*多3(选件)


一、 PXR型数字温控表的功能特点如下:
1. 前面板IP66防水结构,三健式菜单操作;
2. 标准螺钉接线,无须插座;
3. 纵向尺寸比PXW表更短;
4. UL/CSA/CE认证标志;
5. 测量值大LED红色显示;
6. 控制功能多种: 简单ON/OFF控制,PID带自动调节控制,模糊及PID带自动调节控制,PID自适应调节控制;
7. 再传输功能(选件):传感器测量值可以以4-20MA型式传送到PHR型数据记录仪,PLC及个人计算机中;
8. 8段斜坡/保温程序控制功能(选件);
9. RS-485通讯功能(选件),可与FUJI POD及个人计算机通讯;10.数字输入控制功能(选件):通过一点开关量ON/OFF,可改变设定值SV,控制动作起/停,斜坡/保温控制的开始/ 复位,自动调节

功能的起/停,报警锁存的复位、定时器计时开始;
11. 加冷却控制(选件):有利于节能;
12. 加热断线报警(选件);
13. 两点各种报警功能(选件):绝 对值报警,区间报警,偏差报警; 14. 具有塑机专用的模糊+PID控制功能:
15. 内部定时器功能

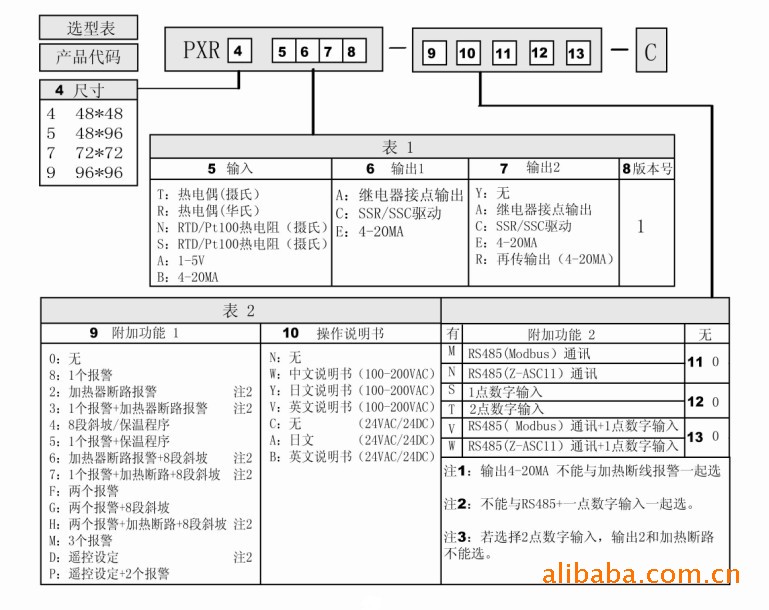

二、型号及尺寸
PXR3 24×48×97 (高×宽×深)
PXR5 96×48×78 (高×宽×深)
PXR4 48×48×78.8 (高×宽×深)
PXR9 96×96×79.5(高×宽×深)
技术指标

控制类型: PID 控制、on/off控制、自整定、模糊控制单输出或加热/制冷双输出。
输出配置: *多5个输出,其中*多2个控制输出,*多3个报警输出。
报警类型:过程高/低报警、偏差报警、带报警、加热器断线报警。
人机界面:3键操作,双4位 LED 显示、5个LED 指示灯。
输入:
热电偶: J、K、R、S、T、B、E、N、PL2。
RTD: 3线 PT100、每线*大阻值10W(三线要平衡)。
线性直流: 4~20mA、1~5V,量程-1999~9999,小数点位置可调。
阻抗:热电偶1MΩ、V输入时400KΩ、4~20mA输入时250Ω。
精度: 满量程的±0.5% ±1 LSD
采样频率: 每秒2次。
传感器断路检测: 传感器短路或断路时,输出方式可设为*大或*小功率输出。
输出和选件:
控制继电器: SPDT 3A 240V AC/30V DC 继电器,寿命>10000000。
SSR 输出: 驱动能力 24V DC*大负载60mA。
报警继电器: SPDT 1A 240V AC/30V DC 继电器,寿命>10000000。
控制直流输出: 4~20mA *大负载600Ω。
程序:8斜坡/8保温

操作环境
温度和湿度: -10~55°C (储存温度-20~60°C ), 相对湿度<90%。
电源: 100~240V 50/60Hz,功耗 10W。
前面板防护: IEC IP65/NEMA 4(背报部防护 IP20)。
认证: SO9001、CE、UL 、Ulc。

PXR3 面板尺寸24*48mm开孔尺寸(45*22)
PXR4 面板尺寸48*48mm开孔尺寸(45*45)
PXR5 面板尺寸48*96mm开孔尺寸(45*92)
PXR7 面板尺寸72*72mm开孔尺寸(69*69)
PXR9 面板尺寸96*96mm开孔尺寸(92*92)
PXR-3,PXR-4,PXR-5,PXR-7,PXW-7,PXR-9,PXG-4,PXG-5,PXG-9

如要更详细的技术资料和价格,请联系:
